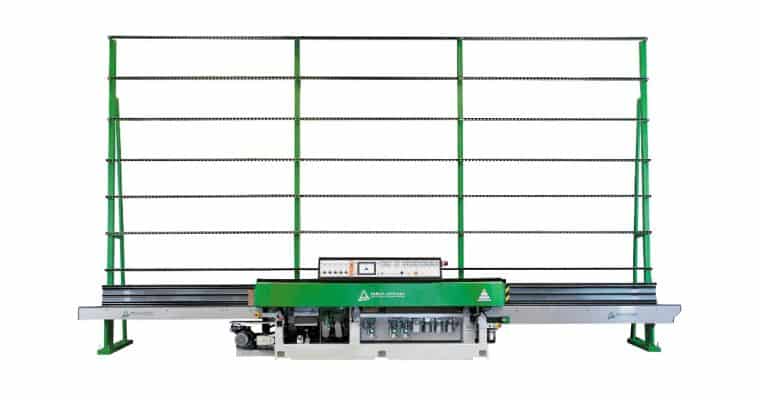

Adelio Lattuada TLR 11 AV C

TLR 11 AV C

Máquina con control electrónico para procesamiento de bordes con ángulo variable de 0 a 45°, pulido por óxido de cerio líquido.

APLICACIONES

Gracias a las lecturas colocadas en el panel de control es posible ajustar los parámetros como la velocidad de trabajo, inclinación de inglete y grosor del borde. Sistema de sujeción de vidrio mecánico. Con el fin de evitar el desgaste de las muelas, se instala un sistema centralizado de lubricación. La cadena de arrastre está compuesta por placas de apriete, hechas de un material especial, que están montadas sobre cadenas de precisión. Regulación automática de las muelas cuando cambia el espesor del vidrio. Las muelas se montan sobre los mandriles a los que se transmite el movimiento gracias a las correas dentadas vinculadas a los motores. La intervención de las muelas pulidoras es automática porque está controlada por un PLC. Las placas de apriete de entrada ajustable con el que es posible ajustar la extracción del vidrio hasta 5 mm. Panel de control de baja tensión (24V). Todos los componentes eléctricos están de acuerdo con CE y las normas internacionales.

CARACTERÍSTICAS TÉCNICAS / OPCIONALES

Velocidad0,3 – 5 m/min
Espesor vidrio*3 – 35 mm / 3 – 50 mm
Medidas8510 x 1350 x 3100 mm
Peso max. vidrio*1000 kg – 250 kg/m /  1100 kg – 300 kg/m
Medida min. vidrio*85 mm / 60 mm
Inclinación inglete/bisel*0 – 45 º / 0 – 60 º
Potencia instalada23 kw
Peso4200 kg
Peso max. vidrio (total)2000 kg

CONFIGURACIÓN DE MUELAS

Muela 1Diamantada
Muela 2Diamantada
Muela 3Diamantada
Muela 4Resina
Muela 5Brillo
Muela 6Brillo
Muela 7Fieltro
Muela 8Diamantada arista
Muela 9Brillo arista
Muela 10Diamantada arista
Muela 11Brillo arista
