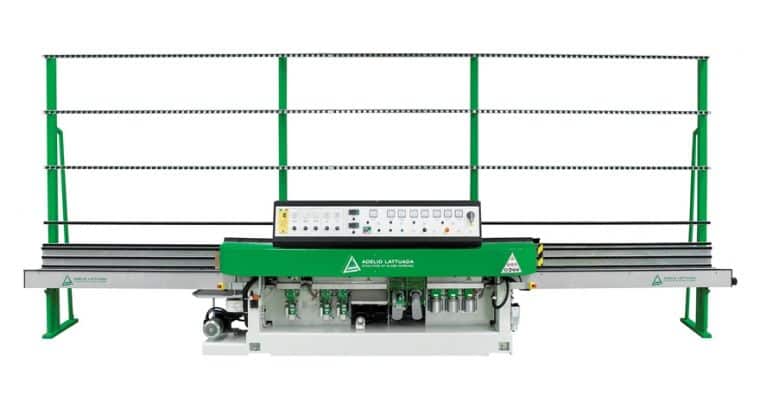

Adelio Lattuada AL 9 M C

AL 9 M C

Máquinas rectilíneas con control electrónico para procesamiento de bordes planos con aristas, pulido por óxido de cerio líquido.


APLICACIONES

Gracias a las lecturas colocadas en el panel de control es posible ajustar los parámetros como la velocidad de trabajo y espesor de vidrio. Sistema de sujeción de vidrio mecánico. Con el fin de evitar el desgaste de las muelas, se instala un sistema centralizado de lubricación. La cadena de arrastre está compuesta por placas de apriete, hechas de un material especial, que están montadas sobre cadenas de precisión. Regulación automática de las muelas cuando cambia el espesor del vidrio. Las muelas se montan en los mandriles a los que se transmite el movimiento gracias a las correas dentadas vinculadas a los motores. La intervención de las muelas pulidoras es automática porque está controlada por un PLC. Las placas de apriete de entrada ajustable con el que es posible ajustar la extracción del vidrio hasta 3 mm. Panel de control de baja tensión (24V). Todos los componentes eléctricos están de acuerdo con CE y las normas internacionales.

CARACTERÍSTICAS TÉCNICAS

Velocidad0,5 – 4 m/min
Espesor vidrio3 – 25 mm
Medidas7140 x 1200 x 3000 mm
Peso max. vidrio400 kg – 150 kg/m
Medida min. vidrio50 mm
Potencia instalada17 kw
Peso2400 kg
Peso max. vidrio (total)700 kg

CONFIGURACIÓN DE MUELAS

Muela 1Diamantada
Muela 2Diamantada
Muela 3Brillo
Muela 4Diamantada arista
Muela 5Brillo arista
Muela 6Diamantada arista
Muela 7Brillo arista
Muela 8Brillo
Muela 9Abrillantadora

PLANO

pdf tecnicglass

CATÁLOGO

pdf tecnicglass
